Hardwares

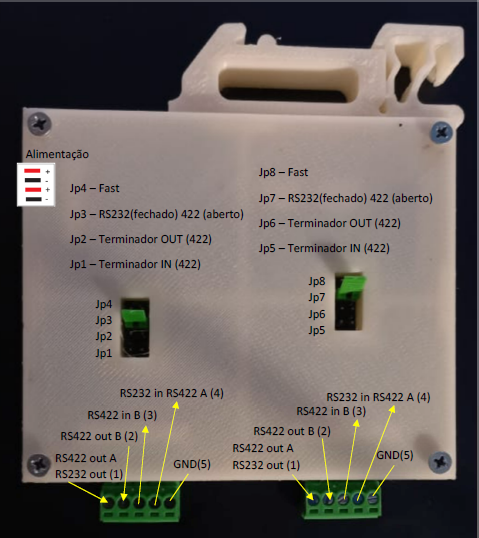

Isolador Conversor de Sinais Quetzal Full Duplex
Equipamentos industriais para conversão e isolamento de sinais seriais (RS-232, RS-485, RS-422), com isolamento galvânico de até 5000 VAC, garantindo segurança e confiabilidade elétrica.

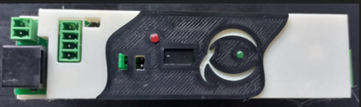

Isolador Conversor de Sinais Quetzal Simples
Recebe sinal serial nos padrões RS-232, RS-485 e RS-422 até 115200 bauds, e retransmite o sinal isolado sempre em RS-232 (conector RJ-45). Funciona como isolador galvânico até 5000 VAC e também como conversor para RS-232.

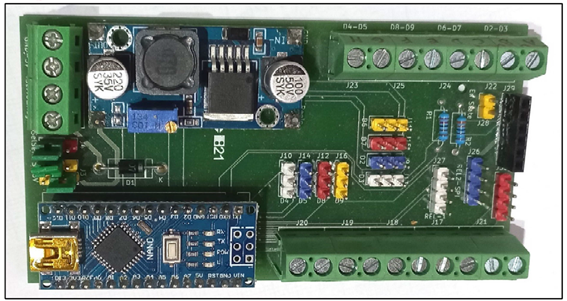

Arduino Nano QuetzalShield
Esta placa visa facilitar o uso do processador Arduino Nano em aplicações Industriais ou Maker.
Características
Alimentação:
- Três opções de fornecimento alimentação:
- Entrada DC – de 9 a 48 VDC;
- Entrada AC – 90 a 220 VAC;
- Também pode ser alimentado com uma fonte externa de 5VDC.
Nosso projeto possui uma opção que deve ser especificada pelo cliente ao
comprá-lo, que é o modo de alimentação. No caso, o cliente pode escolher entre a
Entrada DC – de 9 a 48 VDC e Entrada AC – 90 a 220 VAC.
Este produto possui opções de alimentação que visam poupar o usuário de
projetar ou comprar fontes específicas para o funcionamento da placa, garantindo que
possa encomendar a placa e imediatamente ligá-la ao recebê-la.
As placas com alimentação Entrada DC – 9 a 48 VDC possuem um conversor
DC/DC Step-Down LM2596

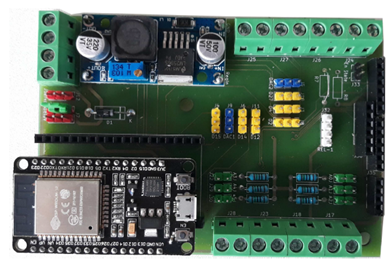

Esp32 QuetzalShield
Esta placa visa facilitar o uso do módulo processador Esp32 em aplicações Industriais ou Maker.
Características
Módulos:
Compatível com os módulos ESP32 de 30 pinos e 38 pinos.
Alimentação:
Três opções de fornecimento alimentação:
Entrada DC – de 9 até 48 VDC ;
Entrada AC – 90 até 220 VAC;
Também pode ser alimentado com uma fonte externa de 5VDC.
Portas Digitais:
Possui 10 portas digitais disponíveis nos terminais de conexão (in/out).
Portas Analógicas:
Possui 6 portas de entrada analógica com conexão direta nos terminais de conexão.
Conexão I2C:
Possui um conector de 4 pinos(modu) pronto para I2C.
Conexão Serial/Bluehtooth:
Possui um conector padrão para ligação de um módulo BlueThooth tipo HC-05 (além do Bluethoth
embarcado do ESP32)
Conexão SPI:
Possui conexão SPI dedicado para esta conexão.
Relés:
Possui pinos dedicados para conexão de relés com Vcc, R1, R2, GND.

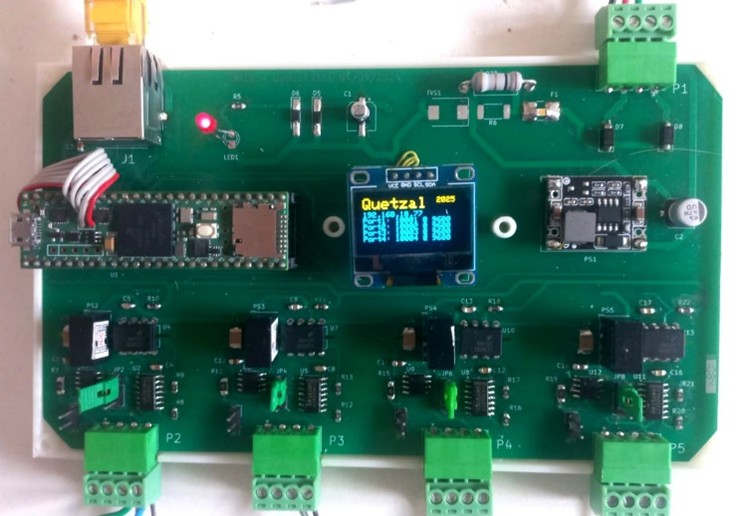

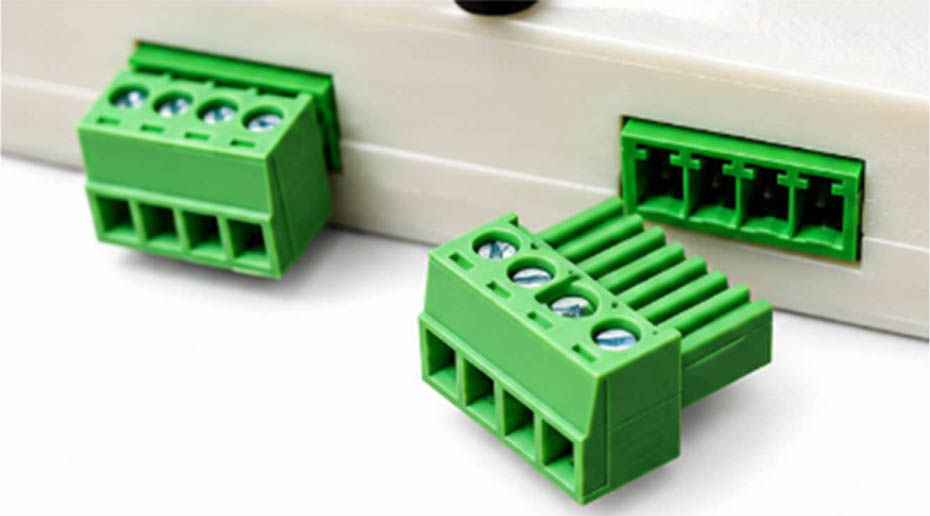

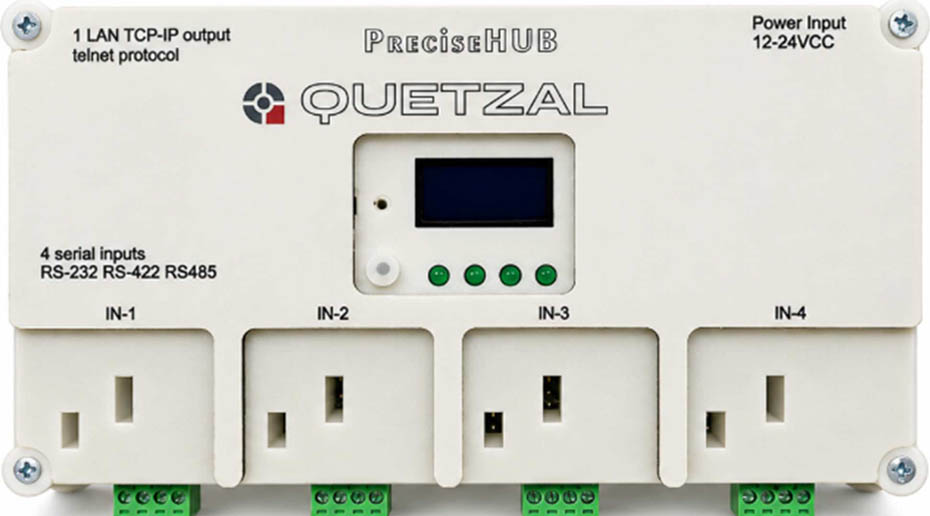

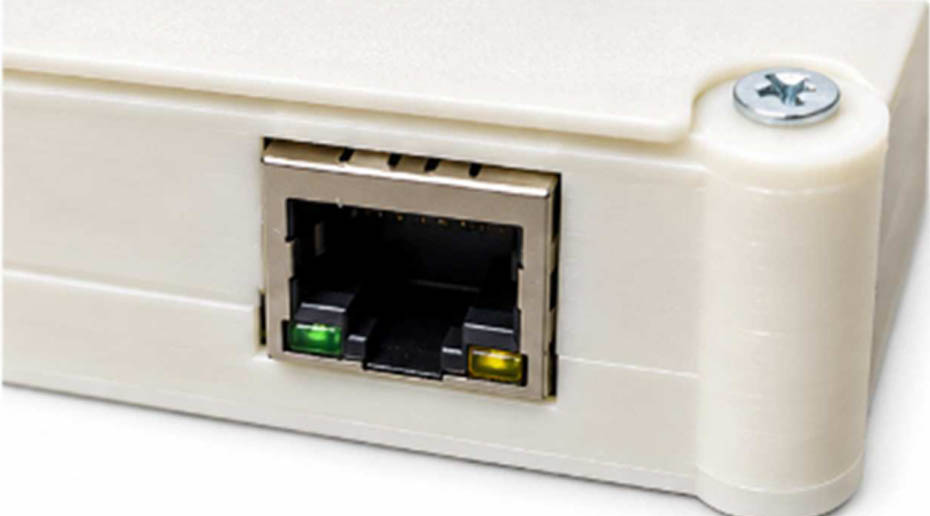

PreciseHub
O PreciseHUB é um concentrador de dados que recebe sinais por quatro portas seriais, configuráveis individualmente pelo usuário, disponibilizando os pacotes na rede por TCP/IP (Telnet) ou UDP.
Configurações
• Velocidade de cada porta configurável individualmente de 1.200 a 115.200 baud, por terminal conectado à interface USB (conector Micro-USB).
• Programação dos parâmetros TCP/IP e seriais por interface dedicada, com armazenamento permanente das configurações.
• Seleção individual do padrão elétrico RS-232, RS-485 ou RS-422 por meio de jumpers.
